P0420/P0421 — катализатор Mazda

Ошибка может быть связана с самим нейтрализатором, негерметичностью выпуска, датчиками, неправильным составом смеси, пропусками воспламенения или калибровкой PCM.

Главная задача диагностики — определить причину до покупки дорогостоящей детали. Установка нового катализатора без проверки двигателя и датчиков может не устранить ошибку.

Краткий порядок действий:

1. сохранить код, статус DTC и Freeze Frame;
2. проверить сопутствующие ошибки;
3. выяснить, применим ли сервисный бюллетень Mazda;
4. проверить герметичность выпуска;
5. оценить работу двигателя и состав смеси;
6. проверить передний A/F-сенсор и задний датчик кислорода;
7. подтвердить состояние катализатора по результатам нескольких проверок.

Все основные коды Mazda собраны на странице «Коды ошибок Mazda: расшифровка и диагностика».

Что означают ошибки P0420 и P0421 на Mazda

P0420 и P0421 означают, что блок управления двигателем обнаружил недостаточную эффективность каталитического нейтрализатора Bank 1.

На рядном двигателе Mazda используется один ряд цилиндров — Bank 1. На двигателях с двумя рядами цилиндров Bank 1 обозначает сторону, на которой расположен цилиндр № 1.

Коды относятся к результату проверки системы. Они не являются прямой командой заменить катализатор или датчик кислорода.

Чем P0420 отличается от P0421

P0420 относится к общей эффективности катализатора, а P0421 — к его работе в определённых условиях прогрева.

Конкретный алгоритм контроля зависит от двигателя, версии PCM и рынка поставки автомобиля. Поэтому процедура проверки для одной Mazda не должна автоматически переноситься на другую модель.

Сервисный бюллетень Mazda 01-010/16 касается именно P0421:00 на отдельных автомобилях. Он не является основанием считать любой код P0420 программной ошибкой.

Нужно ли сразу менять катализатор

Менять катализатор сразу после считывания P0420 или P0421 не следует. Сначала необходимо исключить неисправности, которые могут повлиять на результат каталитического мониторинга.

До принятия решения о замене проверяют:

• другие коды двигателя;
• пропуски воспламенения;
• топливные коррекции;
• расход моторного масла;
• негерметичность впуска и выпуска;
• состояние свечей и форсунок;
• передний A/F-сенсор;
• задний датчик кислорода;
• проводку и разъёмы датчиков;
• доступные обновления PCM;
• результаты каталитического монитора.

Замена катализатора оправдана, когда остальные причины исключены, монитор выполняется в требуемых условиях и повторно фиксирует недостаточную эффективность.

Какие причины вызывают P0420 и P0421

P0420 и P0421 могут появиться из-за катализатора, датчиков, негерметичного выпуска или неправильной работы двигателя.

Список причин не означает, что все проверки нужны в одинаковом объёме. Последовательность определяется сопутствующими кодами, Freeze Frame и симптомами автомобиля.

P0420 означает забитый катализатор или низкую эффективность

P0420 обычно означает низкую химическую эффективность, а не обязательно физически забитый катализатор.

Катализатор может свободно пропускать выхлопные газы, но недостаточно хорошо очищать их. В этом случае двигатель часто сохраняет нормальную тягу, а единственным заметным признаком остаётся Check Engine.

Механическое разрушение или закупорка катализатора могут проявляться иначе:

• двигатель плохо набирает обороты;
• тяга снижается под нагрузкой;
• выпуск и моторный отсек сильно нагреваются;
• внутри корпуса слышен дребезг;
• растёт противодавление;
• появляются пропуски воспламенения;
• двигатель глохнет или плохо запускается.

Формулировка «низкая эффективность» не заменяет проверку противодавления. Эти неисправности необходимо различать.

Катализатор это или кислородный датчик

Определить виновную деталь только по коду P0420/P0421 или одному графику датчиков нельзя.

Перед катализатором на многих бензиновых Mazda расположен A/F-сенсор, а после катализатора — задний HO2S. Названия параметров в сканере могут отличаться.

Замена заднего датчика только потому, что он указан в описании кода, — ненадёжный способ ремонта. Неисправность датчика должна подтверждаться его сигналом, цепями и результатами других проверок.

Как PCM проверяет катализатор

PCM оценивает работу катализатора по сигналам датчиков до и после нейтрализатора в заданных условиях движения.

Передний A/F-сенсор используется для контроля состава смеси. Задний датчик кислорода помогает оценить, насколько катализатор сглаживает изменения содержания кислорода в выхлопе.

Монитор запускается не постоянно. Для его выполнения могут потребоваться:

• прогретый двигатель;
• рабочая температура катализатора;
• отсутствие мешающих кодов;
• определённая скорость и нагрузка;
• исправные датчики;
• подходящий режим движения;
• достаточный уровень топлива.

Поэтому после удаления DTC ошибка может не вернуться сразу. Статус Not Ready означает, что соответствующий монитор ещё не завершён, а не то, что автомобиль исправен.

На Mazda с иной системой управления условия проверки могут отличаться. Точные пороги и процедуру нужно смотреть в документации для конкретного двигателя и PCM.

Для каких Mazda выпускался бюллетень по P0421

Mazda выпускала сервисный бюллетень 01-010/16 по ложной регистрации P0421:00 на отдельных Mazda3, Mazda6 и CX-5 североамериканской спецификации.

В бюллетене описана ситуация, когда Check Engine загорается без ухудшения работы двигателя и без пропусков воспламенения. Причиной могла быть управляющая логика PCM, ошибочно интерпретирующая данные A/F-сенсора.

Бюллетень имеет ограничения по VIN, дате производства, комплектации и типу PCM. В документе указано условие Mitsubishi PCM only.

Он не распространяется автоматически:

• на все Mazda перечисленных годов;
• на автомобили других рынков;
• на другие двигатели и блоки управления;
• на код P0420;
• на любую ситуацию, когда появился P0421.

Официальный документ: Mazda Service Bulletin 01-010/16.

Если бюллетень применим, обновление PCM должно выполняться по заводской процедуре. Самостоятельно записывать неизвестные файлы прошивки нельзя: ошибка во время программирования может вывести блок управления из строя.

Как диагностировать P0420/P0421 до покупки катализатора

Правильная диагностика начинается с сохранения условий появления ошибки и заканчивается подтверждением результата после ремонта.

1. Сохраните все диагностические данные

Запишите:

• полный код с подкодом, например P0421-00;
• статус Current, Pending, Confirmed или Permanent;
• Freeze Frame;
• обороты двигателя;
• скорость;
• температуру охлаждающей жидкости;
• нагрузку;
• STFT и LTFT;
• сопутствующие DTC.

Не удаляйте ошибки до сохранения информации. После стирания кодов часть полезных данных будет потеряна.

2. Сначала диагностируйте сопутствующие коды

Особенно важны:

• P0300–P0304 — пропуски воспламенения;
• P0171/P0172 — бедная или богатая смесь;
• P2096/P2097 — коррекция смеси после катализатора;
• коды A/F-сенсора и HO2S;
• коды нагревателей датчиков;
• коды давления топлива и температуры двигателя.

Активные пропуски или неправильная смесь способны повредить новый катализатор. Поэтому замена нейтрализатора до устранения первичной неисправности создаёт риск повторного ремонта.

3. Проверьте применимость сервисных бюллетеней

Сопоставьте:

• модель;
• год;
• рынок поставки;
• VIN;
• двигатель;
• коробку передач;
• тип PCM;
• текущую версию программного обеспечения.

Обновление PCM имеет смысл только при точном соответствии условиям бюллетеня.

4. Осмотрите выпускную систему

Проверьте:

• прокладки выпускного коллектора;
• соединения до и возле заднего датчика;
• трещины труб;
• повреждение гофры;
• следы сажи;
• крепление датчиков;
• состояние разъёмов и проводки.

Даже небольшая негерметичность способна повлиять на показания кислородного датчика.

5. Оцените состояние двигателя

Проверьте:

• расход масла;
• состояние свечей;
• пропуски воспламенения;
• работу форсунок;
• вентиляцию картера;
• компрессию, если есть основания;
• соответствие используемого масла;
• наличие дыма из выхлопной трубы.

Катализатор может быть следствием, а не первичной причиной неисправности.

6. Проанализируйте топливные коррекции

Значительные положительные коррекции могут указывать на подсос воздуха или недостаточную подачу топлива. Отрицательные — на переобогащение.

Коррекции нужно сравнивать:

• на холостом ходу;
• при повышенных оборотах;
• под нагрузкой;
• на полностью прогретом двигателе.

Универсального значения, которое автоматически подтверждает неисправность катализатора, не существует.

7. Проверьте сигналы датчиков

Сравнивайте данные переднего A/F-сенсора и заднего HO2S только при выполнении условий каталитического монитора.

Следует проверить:

• скорость реакции;
• стабильность сигнала;
• работу нагревателя;
• питание и массу;
• отсутствие обрывов;
• соответствие параметров документации.

Похожие графики переднего и заднего датчиков могут указывать на низкую эффективность катализатора, но не заменяют комплексную проверку.

8. Используйте Mode $06 при наличии поддержки

Mode $06 показывает результаты отдельных бортовых тестов до окончательного включения Check Engine.

При анализе нужно учитывать:

• идентификатор теста;
• измеренное значение;
• минимальный и максимальный предел;
• статус прохождения;
• условия выполнения монитора.

Названия тестов и единицы измерения зависят от сканера и версии PCM. Не каждый адаптер или приложение выводит эти данные в понятном виде.

9. Проверьте противодавление при потере мощности

Проверка противодавления нужна, если автомобиль плохо разгоняется, не набирает обороты или выпуск перегревается.

Измерение выполняют по процедуре производителя и сравнивают с нормой для конкретного двигателя. Сам код P0420/P0421 не подтверждает закупорку.

10. Подтвердите результат ремонта

После устранения причины:

1. удалите разрешённые диагностические данные;
2. прогрейте двигатель;
3. выполните подходящий ездовой цикл;
4. дождитесь завершения каталитического монитора;
5. повторно проверьте DTC и результаты тестов (Mode $06).

Отсутствие Check Engine сразу после сброса ещё не означает, что ремонт завершён успешно.

Можно ли ездить с P0420 или P0421

При стабильной работе двигателя и постоянно горящем Check Engine обычно допустима короткая поездка на диагностику без высокой скорости и нагрузки.

Перед движением проверьте:

• не мигает ли Check Engine;
• нет ли троения;
• не снизилась ли тяга;
• отсутствует ли перегрев;
• нет ли дыма;
• нет ли резкого запаха топлива;
• не появился ли металлический дребезг.

Мигающий Check Engine часто связан с активными пропусками и риском повреждения катализатора. При троении, потере мощности, перегреве, дыме или сильном запахе топлива остановитесь в безопасном месте и организуйте диагностику или эвакуацию.

Mazda рекомендует не продолжать движение на высокой скорости, если Check Engine остаётся включённым или постоянно мигает. Следуйте руководству владельца конкретной модели.

Почему ошибка может вернуться после замены катализатора

P0420/P0421 возвращается после замены, если не устранена первичная причина или новый катализатор не обеспечивает требуемую эффективность.

Возможные сценарии:

• сохранилась утечка выпуска;
• двигатель расходует масло;
• остались пропуски воспламенения;
• смесь слишком бедная или богатая;
• неисправен датчик;
• повреждена проводка;
• PCM требует обновления;
• установлен неподходящий катализатор;
• монитор не был завершён после ремонта.

При выборе детали нужно учитывать двигатель, рынок поставки, экологическую спецификацию и требования PCM. Низкая цена универсального катализатора не гарантирует, что он пройдёт штатный монитор эффективности.

До покупки детали запросите у сервиса:

• результаты проверки выпуска;
• данные топливных коррекций;
• сопутствующие DTC;
• графики датчиков;
• результаты тестов (Mode $06), если они доступны;
• подтверждение применимости катализатора;
• результат проверки TSB по VIN.

Что означает Permanent P0420/P0421

Permanent DTC — это подтверждённый код, который нельзя удалить обычной командой сканера или отключением аккумулятора.

После ремонта PCM должен самостоятельно выполнить соответствующий монитор и подтвердить отсутствие неисправности. Для этого может потребоваться несколько подходящих поездок.

Одновременно возможна ситуация:

• Check Engine не горит;
• Current DTC отсутствует;
• Permanent DTC ещё сохранён;
• монитор катализатора имеет статус Not Ready.

Это не означает автоматически, что ремонт выполнен неправильно. Но автомобиль следует считать полностью проверенным только после завершения монитора и повторного чтения кодов.

Как проверить Mazda перед покупкой

Перед покупкой подержанной Mazda важно проверить не только лампу Check Engine, но и статусы DTC и готовность мониторов.

Проверьте:

• Current DTC;
• Pending DTC;
• Permanent DTC;
• Freeze Frame;
• Readiness Monitors;
• Catalyst Monitor;
• состояние топливных коррекций;
• работу двигателя после полного прогрева.

Если большинство мониторов имеет статус Not Ready, ошибки могли удалить незадолго до осмотра. Это не доказывает наличие серьёзной неисправности, но требует повторной проверки после подходящей поездки.

Отдельно уточните:

• менялся ли катализатор;
• какую деталь установили;
• выполнялось ли обновление PCM;
• есть ли расход масла;
• возвращался ли Check Engine после ремонта.

Такая проверка помогает оценить риск дорогостоящих расходов после покупки.

Как считать P0420/P0421 самостоятельно

Базовый код Mazda можно считать через совместимый адаптер ELM327 и диагностическое приложение.

Приложение MotorData OBD2 позволяет читать и удалять DTC, просматривать параметры двигателя и выполнять диагностику поддерживаемых блоков управления.

Для первичной проверки сохраните:

• код ошибки;
• его статус;
• Freeze Frame, если отображается;
• температуру двигателя;
• STFT и LTFT;
• доступные сигналы A/F и O2;
• состояние монитора катализатора.

Удаление кода не ремонтирует автомобиль. Не стирайте DTC перед визитом в сервис или осмотром автомобиля, пока не сохранены исходные данные.

Скачать MotorData OBD2 в RuStore.

Как MotorData помогает автосервису

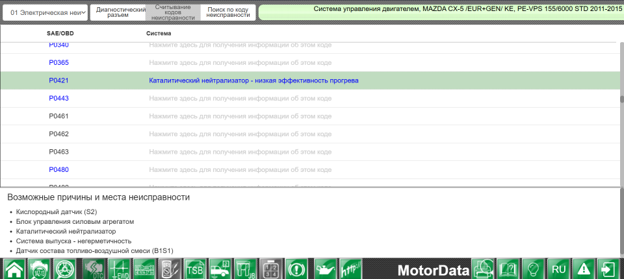

MotorData помогает перейти от расшифровки кода к проверке цепей, компонентов и условий его регистрации.

В профессиональной работе могут понадобиться:

• электросхемы;
• расположение компонентов;
• назначение контактов;
• диагностические процедуры;
• эталонные параметры;
• сервисная информация;
• данные по конкретному двигателю и комплектации.

Полезные разделы:

• Каталог Mazda в MotorData
• Возможности MotorData Автоэлектрика
• Тарифы MotorData для профессионалов
• MotorData Нормы Времени

Проверьте причину до покупки катализатора

P0420 и P0421 не называют неисправную деталь. Сохраните диагностические данные, проверьте сопутствующие коды, выпуск, смесь, датчики и применимость обновления PCM.

Для владельца: диагностика через MotorData OBD2
Для автосервиса: возможности MotorData Автоэлектрика
Профессиональный доступ: тарифы MotorData

Частые вопросы

Можно ли просто удалить P0420/P0421 сканером?

Удалить текущий или подтверждённый код обычно можно, но это не устраняет причину. Ошибка вернётся после повторного выполнения монитора, если неисправность сохранилась. Permanent DTC обычной командой не удаляется.

Нужно ли менять задний кислородный датчик?

Код P0420/P0421 не доказывает неисправность заднего датчика. Его заменяют только после проверки сигнала, нагревателя, питания, массы, проводки и герметичности выпуска.

Может ли плохой бензин вызвать P0420 или P0421?

Неподходящее топливо может повлиять на состав смеси и работу катализатора, но один код не подтверждает, что причина именно в заправке. Нужно проверить коррекции смеси, сопутствующие DTC и повторяемость ошибки.

Может ли расход масла повредить катализатор?

Да. Продукты сгорания масла загрязняют активный слой катализатора и могут снизить его эффективность. Перед установкой новой детали необходимо выяснить причину расхода масла.

Поможет ли замена свечей?

Только если неисправные свечи вызывают пропуски воспламенения. При отсутствии пропусков замена свечей сама по себе обычно не устраняет P0420/P0421.

Поможет ли обновление PCM?

Обновление может помочь только при точном соответствии автомобиля условиям сервисного бюллетеня. Для TSB 01-010/16 необходимо проверить модель, VIN, двигатель, коробку передач, рынок и тип PCM.

Почему после сброса код не появляется сразу?

Каталитический монитор выполняется только при определённых условиях. До его завершения может отображаться Not Ready, поэтому отсутствие Check Engine сразу после сброса не подтверждает исправность.

Можно ли поставить универсальный катализатор?

Можно использовать только деталь, соответствующую двигателю и экологической спецификации автомобиля. Неподходящий или недостаточно эффективный нейтрализатор может привести к повторному появлению кода.

Нужно ли удалять катализатор?

Удаление катализатора не устраняет причины, которые могли его повредить, увеличивает выбросы и может создать проблемы с диагностикой, техосмотром или эксплуатационными требованиями. Сначала необходимо определить фактическую неисправность.

Сколько стоит устранение P0420/P0421?

Стоимость зависит от причины. Негерметичность выпуска, ремонт проводки или обновление PCM обычно требуют другого объёма работ, чем замена катализатора или ремонт двигателя. До согласования ремонта попросите сервис предоставить результаты диагностики.

Другие материалы по кодам ошибок

• Коды ошибок Mazda: расшифровка и диагностика
• Коды ошибок Nissan по системам двигателя, АКПП, CVT, ABS и электрике
• Популярные коды ошибок Toyota
• Коды ошибок Mitsubishi

Источники

1. Mazda Service Bulletin 01-010/16 — Check Engine Light On With DTC P0421. Бюллетень для отдельных Mazda3, Mazda6 и CX-5 североамериканской спецификации с ограничениями по VIN и комплектации.
2. Диагностическая процедура Mazda P0421:00 для SKYACTIV-G 2.0. Условия регистрации кода и последовательность проверок.
3. Каталог автомобилей Mazda в MotorData.
4. Возможности MotorData Автоэлектрика.
