Le voyant Check Engine vient de s'allumer sur votre Toyota et la valise affiche un code que vous ne reconnaissez pas ? Cette page est un outil de référence pour les électriciens auto, les diagnostiqueurs et les propriétaires avertis. Elle réunit les DTC les plus fréquents rencontrés sur Toyota Corolla, Camry, RAV4, Prius, Highlander, Land Cruiser, Hilux, Avensis, Yaris, Vitz, HiAce et d'autres modèles populaires — avec un décodage concis, les causes les plus réalistes propres à Toyota, les symptômes que ressent vraiment le conducteur et une démarche de contrôle pas à pas.
Chaque code du tableau est rattaché à un composant ou à un circuit réel à tester en priorité — pas de conseils vagues du type « vérifier le capteur ». Lorsque cela compte, nous précisons quelle famille de moteur ou quelle version de marché (JDM, EUR, GEN, USA) modifie la logique de diagnostic : un P0171 sur 1ZZ-FE ne raconte pas la même histoire qu'un P0171 sur 2GR-FE, et un P1135 sur Camry 2AZ-FE se comporte différemment d'un P1135 sur Prius NHW20.
Ce que vous trouverez sur cette page
- Une référence DTC pratique couvrant les P0xxx, P1xxx, P2xxx, codes U et codes Flash Toyota pour les moteurs diesel KD/CD — regroupés par système : admission et alimentation, allumage et ratés de combustion, dépollution (EGR, EVAP, catalyseur), transmission, internes ECM/PCM, diesel Common Rail.
- Des causes propres à Toyota, pas du copier-coller OBD-II générique : par exemple, pourquoi un P0420 sur Camry 2AZ-FE pointe si souvent la sonde A/F arrière et non un catalyseur HS, ou pourquoi un P1135 en hiver vise généralement le filament de chauffage plutôt que le capteur lui-même.
- Une logique de diagnostic pas à pas : par quoi commencer, quels codes accompagnateurs confirment la même cause racine, et quels codes disparaîtront d'eux-mêmes une fois la panne principale réparée.
- Un lien direct depuis chaque code vers le schéma électrique et le brochage du calculateur dans MotorData Auto-Électricité — pour passer de « que veut dire ce code ? » à « quel fil et quelle broche je mesure ? » en un clic.
- Une couverture des codes Flash Toyota pour les véhicules antérieurs à l'OBD-II et les moteurs diesel 1KD-FTV / 2KD-FTV — y compris la procédure de lecture par le connecteur DLC1 sans valise.
Pourquoi une description OBD-II générique ne suffit généralement pas
Un code défaut désigne une zone de panne, pas une pièce précise en panne. Sur les plateformes Toyota, un même DTC peut être déclenché par plusieurs causes racines différentes — et inversement, un seul défaut physique (une mauvaise masse de calculateur, une prise d'air après le débitmètre, une batterie faible sur un véhicule à CAN) peut générer une grappe entière de codes dans des sous-systèmes complètement séparés. Traiter chaque code isolément est la manière la plus rapide de remplacer des pièces coûteuses qui n'ont jamais été défectueuses.
C'est pourquoi chaque entrée ci-dessous est rédigée en gardant trois choses en tête : ce que mesure réellement le calculateur pour positionner le code, quels modes de défaillance propres à Toyota sont statistiquement les plus fréquents, et comment le schéma électrique du système concerné réduit la recherche à un seul connecteur ou à une seule broche. Lorsque la cause est mécanique (compression faible, catalyseur HS, conduit EGR encrassé), nous le disons explicitement pour ne pas faire perdre de temps à courir après des fantômes électriques.
Voir tous les modèles Toyota dans MotorData → · Fonctionnalités de MotorData Professional · Tarifs et abonnement
Admission et alimentation en carburant — Codes des moteurs essence

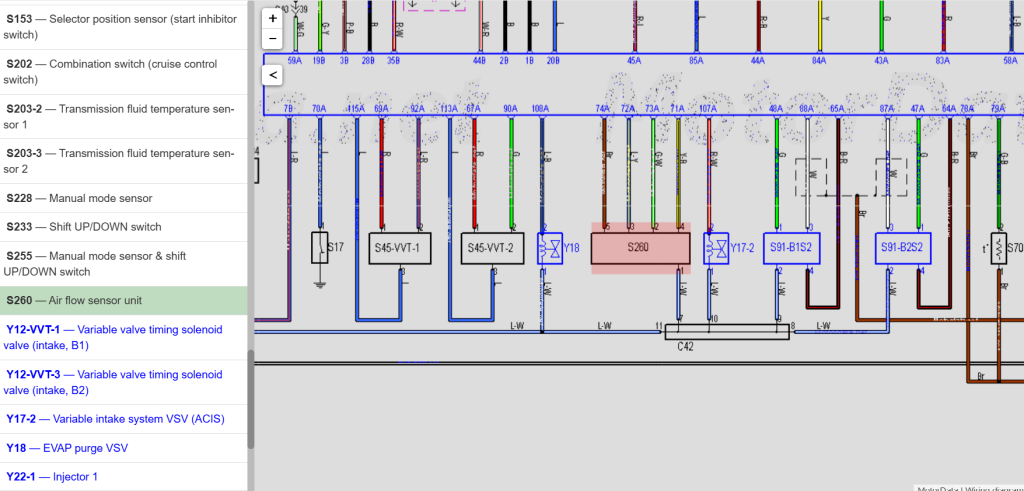

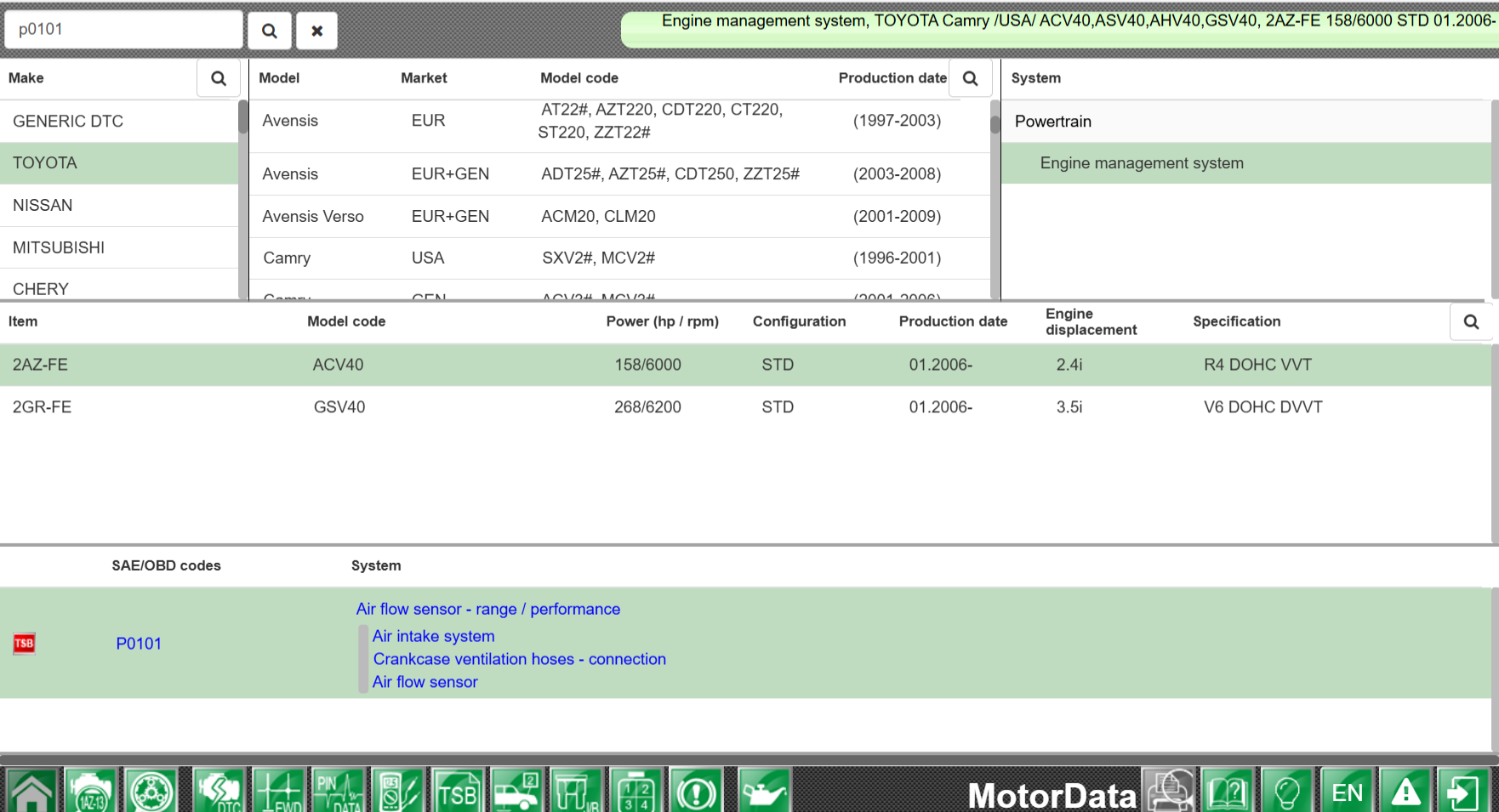

P0101 — Capteur MAF : hors plage / problème de fonctionnement
Ce que voit le calculateur : le débitmètre d'air massique (MAF) émet bien un signal, mais sa valeur ne correspond pas au régime moteur, à la charge et à l'angle papillon. Autrement dit, le signal est « vivant » mais peu réaliste.
Fréquent sur : Corolla E120/E150, Camry XV30/XV40, RAV4, Hilux Surf, Avensis.
Causes les plus probables sur Toyota :
- Film d'huile et de poussière sur le fil chaud (la cause classique — provient du circuit PCV de remise à l'air carter).
- Prise d'air non mesurée en aval du MAF — manchon d'admission fissuré, collier desserré, joint vieilli.
- Dérive ou perte de sensibilité du MAF lui-même.
- Élément filtrant à air très encrassé.
- Plus rarement — câblage sectionné ou ragué, broches oxydées dans le connecteur.
Ce que ressent le conducteur : ralenti instable, à-coups en reprise, surconsommation, démarrage plus difficile, témoin moteur allumé.
Astuce diagnostic : avant de condamner le capteur, nettoyez le fil chaud avec un nettoyant MAF dédié, effacez le code et testez à nouveau. Inspectez systématiquement le manchon d'admission entre le MAF et le boîtier papillon — ainsi que les durites du PCV, qui sont la véritable source de la pollution du capteur.

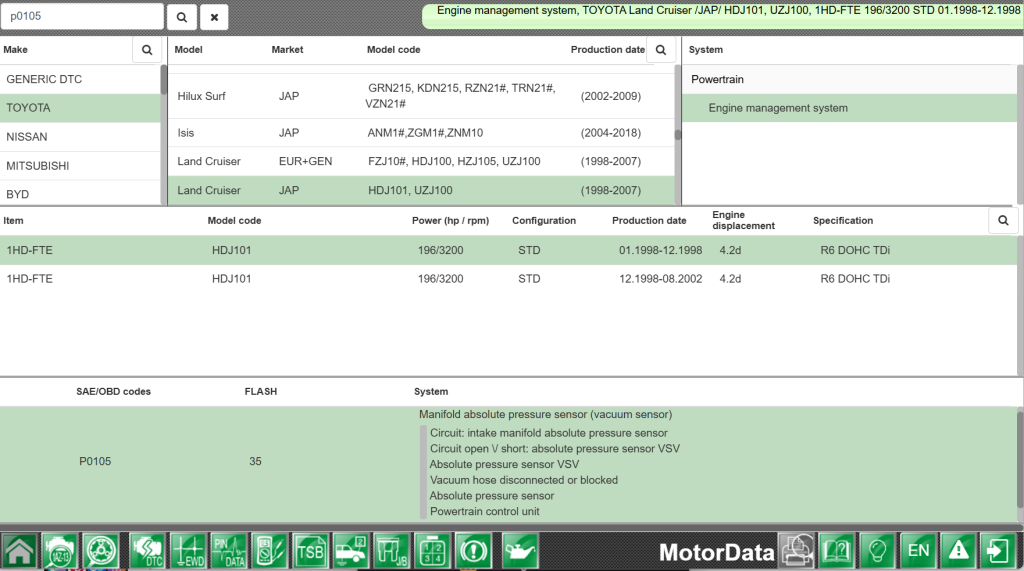

P0105 — Circuit du capteur de pression absolue collecteur (MAP)
Ce que voit le calculateur : le signal MAP est manquant, figé ou hors plage plausible.
Fréquent sur : Hilux 1KD/2KD diesel, Land Cruiser diesel, HiAce, Dyna — et sur les Toyota essence turbo où le MAP est utilisé conjointement avec le MAF.
Causes les plus probables : fil de signal coupé ou en court-circuit ; transducteur de pression défectueux ; canal de référence à dépression bouché par la calamine (surtout sur les diesels avec EGR) ; prise d'air à l'admission ; défaut du driver dans le calculateur (rare).
Symptômes : démarrage difficile, ralenti instable, fumée noire sur les diesels, mode dégradé avec puissance réduite.
P0110 — Circuit du capteur de température d'air d'admission (IAT)
Ce que voit le calculateur : mesure IAT non plausible. Sur la plupart des Toyota, l'IAT est intégré au boîtier MAF ; sur les applications turbo et diesel, il est implanté séparément dans le collecteur d'admission.
Causes les plus probables : circuit ouvert / court-circuit ; thermistance défaillante ; broches oxydées dans le connecteur ; module combiné MAF/IAT défectueux.
Symptômes : légère surconsommation, petite hésitation à l'accélération, parfois démarrage à froid difficile. Affecte rarement la qualité de ralenti.
Astuce : consultez le brochage et les valeurs de résistance de référence de l'IAT dans la rubrique PinData de MotorData, et vérifiez la continuité du câblage du connecteur jusqu'au calculateur sur le schéma électrique interactif en couleur.
P0120 — Circuit du capteur de position papillon « A » (TPS / ETCS-i)
Ce que voit le calculateur : la voie « A » du capteur de position papillon renvoie une valeur hors plage calibrée. Sur les Toyota équipés de l'ETCS-i (papillon motorisé), le P0120 est souvent accompagné des codes P1125, P1128 ou P1129.
Fréquent sur : Camry XV40/XV50, Corolla E150/E160, RAV4, Prius, Hilux essence.
Causes les plus probables : piste résistive usée sur les TPS à câble mécanique ; boîtier papillon ETCS-i défectueux ; faisceau ou connecteur ouvert / en court-circuit ; perte du +5 V de référence au calculateur (à vérifier via PinData) ; rarement — le calculateur lui-même.
Symptômes : à-coups en relâche, régime qui « reste suspendu » entre les rapports, ralenti instable, régulateur de vitesse inopérant, MIL plus voyant VSC.
Astuce : lorsque le P0120 apparaît avec P2102/P2103, suspectez le boîtier papillon complet. Vérifiez toujours le +5 V de référence et la masse du capteur au calculateur — la distribution de la tension de référence entre plusieurs capteurs explique pourquoi un seul court-circuit peut générer simultanément une constellation de codes TPS / MAP / APP.
P0130 / P0133 / P0134 — Sonde lambda avant (Banc 1, capteur 1)
Ce que voit le calculateur : la sonde A/F large bande (ou la sonde à oxygène classique selon l'année et le moteur) en amont du catalyseur renvoie un signal hors plage (P0130), une réponse trop lente (P0133) ou aucune activité (P0134).
Fréquent sur : Corolla, Camry, RAV4, Prius, Highlander — pratiquement toutes les Toyota essence.
Causes les plus probables : fin de durée de vie naturelle (~100 000 km) ; défaut du circuit de chauffage (voir aussi P0135) ; empoisonnement au silicone / RTV ; huile ou liquide de refroidissement entrant à l'échappement avant la sonde ; fuite d'échappement avant le capteur ; faisceau ou connecteur endommagé ; causes secondaires — prise d'air, pression carburant insuffisante, injecteurs qui fuient.
Symptômes : surconsommation, fonctionnement irrégulier, perte de puissance, fréquemment accompagné d'un P0171.
P0135 / P0141 — Circuit de chauffage de la sonde lambda (B1S1 / B1S2)
Ce que voit le calculateur : l'élément chauffant de la sonde amont (P0135) ou aval (P0141) ne consomme pas de courant, ou consomme hors fenêtre attendue. Le chauffage est ce qui amène la sonde à sa température de fonctionnement (~300 °C) en quelques secondes après le démarrage.
Causes les plus probables : filament chauffant ouvert à l'intérieur de la sonde (de loin le plus fréquent) ; fusible d'alimentation chauffage grillé ; relais de chauffage défaillant (certaines Toyota utilisent un relais dédié au banc de sondes) ; défaut de câblage entre le fusible et la sonde ; défaut du driver dans le calculateur (rare).
Symptômes : surconsommation pendant les premières minutes d'un trajet à froid ; P0171 possible ; ralenti instable en montée en température. Symptômes nettement plus marqués en hiver.
Astuce : mesurez la résistance du chauffage directement au connecteur de la sonde — la plupart des sondes Toyota se situent dans la plage 2 à 15 Ω. Si la sonde mesure correctement, contrôlez l'alimentation +12 V et la masse côté calculateur sur le schéma électrique du modèle.
P0171 — Mélange trop pauvre (Banc 1)
Ce que voit le calculateur : la correction long terme de carburant a atteint la limite d'enrichissement — le moteur reçoit constamment plus d'air que la cartographie ne l'attend. Le P0171 est l'un des codes les plus fréquents sur Toyota.
Fréquent sur : Corolla E120/E150/E160, Camry XV30 à XV50, RAV4 XA20–XA50, Prius NHW20 / ZVW30, Vitz, Yaris — pratiquement toute Toyota essence.
Causes les plus probables sur Toyota :
- Prise d'air — manchon d'admission fendu, durite PCV cassée, joint de collecteur qui fuit.
- MAF encrassé (le même problème de fil chaud que pour le P0101).
- Électrovanne de purge canister EVAP collée ouverte.
- Pression carburant insuffisante — pompe fatiguée, crépine en réservoir ou filtre à carburant encrassé.
- Régulateur de pression carburant défectueux.
- Injecteurs encrassés ou qui fuient.
- Dérive de la sonde A/F amont.
Symptômes : ralenti instable, hésitation au démarrage à chaud, surconsommation, ratés occasionnels, MIL.
Astuce : en données instantanées, une Toyota 2,0–2,4 L chaude au ralenti doit afficher environ 2,5 à 4,0 g/s sur le MAF et un LTFT à un seul chiffre. LTFT supérieur à +10 % au ralenti et inférieur à +5 % en croisière → prise d'air. LTFT élevé à toutes les charges → MAF ou problème de pression carburant.
P0201–P0204 — Circuit injecteur ouvert, cylindres 1 à 4
Ce que voit le calculateur : aucun appel de courant sur le driver de l'injecteur du cylindre concerné.
Causes les plus probables : bobinage d'injecteur ouvert ; mauvais contact dans le connecteur d'injecteur (corrosion, infiltration d'eau) ; défaut de câblage entre calculateur et injecteur ; défaut du driver calculateur (peu fréquent, mais documenté sur certains 1ZZ-FE / 5S-FE).
Symptômes : raté franc sur un seul cylindre, vibrations, MIL — presque toujours enregistré avec un P030X.
Ratés de combustion
P0300 / P0301–P0304 — Raté de combustion aléatoire ou ciblé sur un cylindre
Ce que voit le calculateur : non-uniformité de l'accélération vilebrequin entre les événements de combustion. P0300 = ratés sur plusieurs cylindres ; P0301…P0304 = isolés sur un cylindre précis.
Fréquent sur : toutes les Toyota essence — particulièrement Corolla 1ZZ-FE, Camry 2AZ-FE / 2GR-FE, RAV4 2AZ-FE, anciens 3S-FE.
Causes les plus probables sur Toyota : bougies usées ou encrassées (cause n° 1 — l'intervalle de remplacement est plus court que ce que beaucoup d'utilisateurs imaginent) ; bobine d'allumage individuelle défaillante ; pression rampe insuffisante ; injecteur encrassé ou qui fuit ; compression faible sur un cylindre (segments, soupapes, joint de culasse) ; dérive de calage sur les moteurs VVT-i (P0011 / P0014 apparaîtront aussi le plus souvent) ; prise d'air ; mélange pauvre (le tandem classique P0171 + P0300) ; problème de signal CKP / CMP.
Symptômes : tremblement au ralenti, hésitation, perte de puissance, odeur d'essence non brûlée à l'échappement, bond brutal de la consommation. Un MIL clignotant signifie des ratés actifs destructeurs pour le catalyseur — arrêtez-vous.
Astuce : permutez les bobines entre cylindres. Si le raté suit la bobine, c'est la bobine. S'il reste sur le même cylindre, vous avez déjà isolé le cylindre — passez aux bougies, puis à l'injecteur, puis à la compression.
Échappement, catalyseur et dépollution (EGR, EVAP)

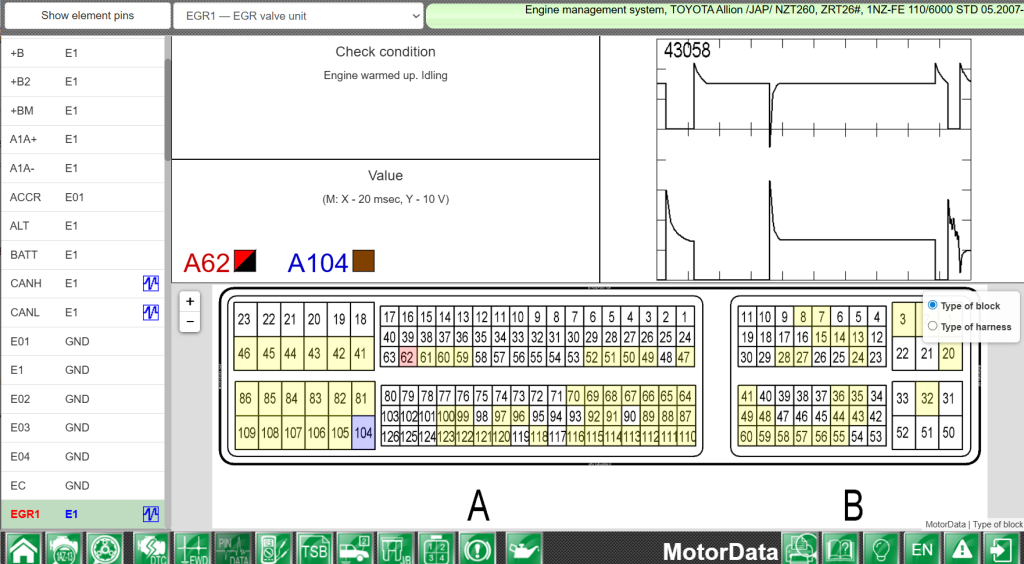

P0401 — Débit EGR insuffisant
Ce que voit le calculateur : la vanne EGR reçoit l'ordre d'ouverture, mais la variation de MAP (ou de MAF) attendue ne se produit pas — le débit est inférieur au seuil.
Fréquent sur : Corolla, Camry, Prius, RAV4, Avensis (essence) et la gamme diesel Hilux / Land Cruiser.
Causes les plus probables : calamine sur le siège de la vanne (cause classique, très répandue sur les diesels) ; conduits EGR du collecteur d'admission obstrués par la calamine ; électrovanne ou modulateur de dépression EGR défectueux ; circuit de commande ouvert ; capteur de position de vanne EGR défaillant.
Symptômes : habituellement seulement le MIL ; parfois légère perte de puissance et cliquetis occasionnel sous charge. Sur les diesels — fumée visible et creux dans la plage de couple intermédiaire.
Astuce : activez la vanne via la valise de diagnostic et observez la variation de MAP/MAF en temps réel. La plupart des vannes EGR Toyota peuvent être nettoyées plutôt que remplacées.
P0402 — Débit EGR excessif
Ce que voit le calculateur : il y a du débit EGR alors qu'il ne devrait pas y en avoir, ou la vanne reste ouverte après suppression de la commande.
Causes les plus probables : vanne EGR collée ouverte (calamine sous le siège) ; capteur de levée EGR ou son circuit ; VSV EGR défectueuse ; défaut de routage des durites de dépression.
Symptômes : ralenti instable (surtout moteur chaud), hésitation à faible charge, calage occasionnel.
P0420 — Rendement catalyseur sous le seuil (Banc 1)
Ce que voit le calculateur : la sonde lambda aval reproduit le profil de basculement de la sonde amont — autrement dit, le catalyseur ne stocke plus l'oxygène.
Fréquent sur : toute Toyota essence ayant dépassé 7 à 10 ans d'utilisation.
Causes les plus probables :
- Fin de vie réelle du catalyseur.
- Empoisonnement du catalyseur — consommation d'huile, liquide de refroidissement par un joint de culasse fuyard, essence plombée.
- Sonde lambda aval « paresseuse » ou vieillissante simulant un catalyseur HS (responsable de 30 à 40 % des P0420 sur Toyota — vérifiez-la systématiquement avant de remplacer le catalyseur).
- Fuite d'échappement entre le catalyseur et la sonde aval — l'air entre, la sonde aval lit pauvre, l'algorithme se déclenche.
- P0300 ignoré pendant trop longtemps : le carburant non brûlé a littéralement fait fondre le substrat.
Symptômes : en général aucun problème de conduite — uniquement le MIL. Une dégradation sévère du substrat peut entraîner perte de puissance et restriction d'échappement.
Astuce : en données instantanées, la sonde lambda aval doit rester relativement stable autour de 0,6 à 0,75 V en croisière. Si elle oscille comme la sonde amont, soit la sonde est fatiguée, soit le catalyseur est réellement HS — confirmez par une mesure de température avant / après le catalyseur, ou par un test de contre-pression.

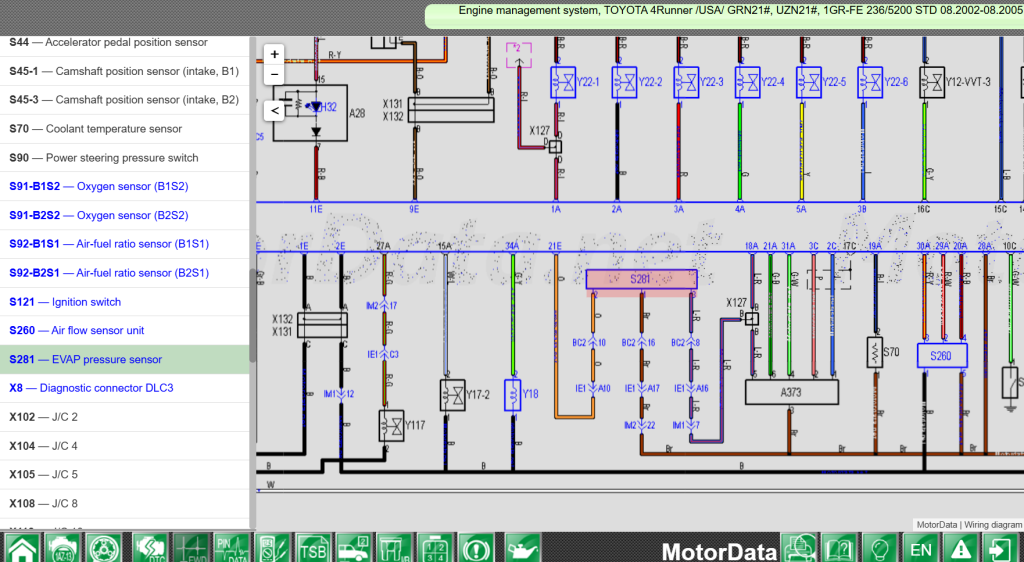

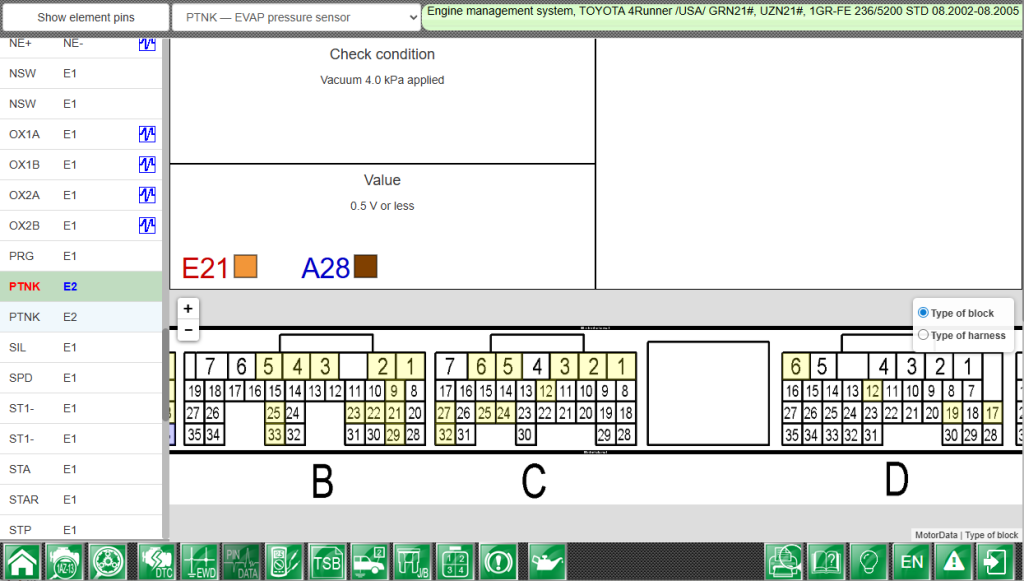

P0440 / P0442 / P0443 — Système EVAP : défaut général / petite fuite / circuit électrovanne de purge
Ce que voit le calculateur : P0440 — défaut générique EVAP ; P0442 — fuite de l'ordre d'un orifice de 1 mm ; P0443 — circuit ouvert ou en court-circuit sur la VSV de purge canister.
Fréquent sur : toutes les Toyota à partir de 1996 — Camry, Corolla, RAV4, Prius, Highlander, Yaris.
Causes les plus probables : bouchon de réservoir n'étanchant pas (la réparation la moins chère) ; VSV de purge défectueuse (le plus souvent un bobinage ouvert pour un P0443) ; VSV de mise à l'air défectueuse ; durites EVAP fissurées ou débranchées ; canister à charbon actif fuyard ; capteur de pression réservoir défectueux.
Symptômes : uniquement le MIL. Parfois une légère odeur de carburant.
Astuce : commencez par le bouchon de réservoir. Pour les petites fuites, une machine à fumée se rentabilise dès la première intervention. Le brochage du capteur de pression réservoir se trouve dans la rubrique PinData de MotorData.
Vitesse véhicule et transmission
P0500 — Circuit du capteur de vitesse véhicule (VSS)
Ce que voit le calculateur : aucun signal de vitesse plausible. Sur les Toyota modernes, la vitesse est élaborée par le calculateur ABS à partir des capteurs de roue et diffusée sur le bus CAN.
Causes les plus probables : capteur de roue ou VSS de sortie de boîte défectueux (anciens modèles) ; défaut de câblage ; calculateur ABS défectueux ; problème de bus CAN entre l'ABS et le calculateur moteur.
Symptômes : compteur de vitesse inopérant, régulateur de vitesse inactif, VSC / TRAC désactivés, parfois passages brutaux de la boîte automatique.
P0750 / P0753 — Électrovanne de passage « A » : fonctionnel / électrique
Ce que voit le calculateur : P0750 — l'électrovanne est correcte électriquement mais le passage de rapport ne se produit pas comme attendu ; P0753 — circuit ouvert ou en court-circuit sur l'électrovanne.
Fréquent sur : Camry, RAV4, Corolla, Hilux, Land Cruiser équipés des boîtes automatiques A140E, A241E, A750E et apparentées.
Causes les plus probables : électrovanne défectueuse (bobinage ouvert ou tiroir bloqué) ; bloc hydraulique encrassé / huile ATF dégradée ; défaut de câblage jusqu'au connecteur traversant de boîte ; calculateur de boîte (TCM) défectueux.
Symptômes : boîte bloquée sur un rapport, passages brutaux, mode dégradé (verrouillage en 3e), MIL plus voyant boîte automatique.
Calculateur moteur — Codes internes
P0606 — Défaut interne processeur ECM/PCM
Ce que voit le calculateur : un autotest interne au calculateur a échoué — vérification d'intégrité du processeur ou du firmware non concluante.
Fréquent sur : RAV4 XA30, Corolla E150, Camry XV40, Prius — particulièrement millésimes 2006 à 2012.
Causes les plus probables : défaut interne du calculateur ; tension d'alimentation basse due à une mauvaise connexion d'alimentation ou de masse ; court-circuit sur l'une des lignes de commande d'actionneur ayant surchargé le driver ; batterie qui s'effondre au démarrage. Ne remplacez le calculateur qu'après avoir vérifié l'ensemble des circuits d'alimentation et de masse.
Symptômes : MIL, parfois défaillance simultanée de plusieurs systèmes, fonctionnement moteur erratique.
P1135 — Circuit de chauffage de la sonde A/F (Banc 1, capteur 1)
Ce que voit le calculateur : la sonde A/F large bande utilisée en amont du catalyseur sur la plupart des Toyota à partir de 2002 n'atteint pas sa température de fonctionnement dans le délai prévu — le courant absorbé par le chauffage est anormal.
Fréquent sur : Camry 2AZ-FE / 2GR-FE, RAV4, Highlander, Prius et autres Toyota équipées de sondes A/F large bande.
Causes les plus probables : filament chauffant ouvert à l'intérieur de la sonde (mode de défaillance dominant) ; connecteur de sonde oxydé ; relais d'intégration ou fusible grillé ; dérive du capteur lui-même hors plage.
Symptômes : surconsommation au démarrage du trajet, P0171 possible, ralenti chasseur sur moteur froid. Symptômes amplifiés par temps froid.
Codes des moteurs diesel Toyota séries KD / CD (Common Rail)
Les moteurs diesel 1KD-FTV (2,7 L), 2KD-FTV (2,5 L) et les plus anciens 1CD-FTV / 2CD-FTV ont équipé les Hilux, HiAce, Land Cruiser Prado, Fortuner, Innova et plusieurs autres modèles Toyota. Ils fonctionnent avec un système Common Rail Denso et possèdent un certain nombre de codes spécifiques constructeur, dont une partie n'apparaît pas sur les valises OBD-II génériques — ils disposent par ailleurs des anciens codes Flash à deux chiffres lisibles via le connecteur DLC1.
P0190 — Circuit du capteur de pression rampe carburant (code Flash 49)
Ce que voit le calculateur : signal du capteur de pression rampe non plausible — le capteur dont dépend toute la régulation de pression rampe.
Fréquent sur : Hilux 1KD/2KD, Land Cruiser Prado 120/150, HiAce diesel, Fortuner.
Causes les plus probables : capteur de pression rampe défectueux ; faisceau capteur ouvert / en court-circuit ; chute réelle de la pression rampe (pompe haute pression usée, vanne SCV collée) ; filtre à carburant encrassé ; entrée d'air dans le circuit basse pression ; carburant de mauvaise qualité.
Symptômes : démarrage difficile, fumée noire ou blanche, mode dégradé, ralenti instable.
P1233 / P1234 — Perte de contrôle de la pression Common Rail (codes Flash 83/84)
Ce que voit le calculateur : la pression rampe n'est plus pilotable — soit elle ne change pas en réponse aux commandes (P1233), soit le système détecte une perte de contrôle générique (P1234).
Causes les plus probables : pompe haute pression usée ; SCV collée ; crépines d'entrée de pompe HP obstruées ; fuite haute pression (canalisation fissurée, retour d'injecteur fuyard).
Symptômes : démarrage difficile, fonctionnement irrégulier, fumée, perte de puissance, mode dégradé.
P1141 — SCV bloquée fermée (code Flash 58-1)
Ce que voit le calculateur : la Suction Control Valve qui dose le carburant entrant dans la pompe haute pression est bloquée en position fermée.
Causes les plus probables : contamination de la SCV par les particules d'usure ; eau dans le gazole corrodant l'aiguille de vanne ; utilisation prolongée avec un carburant de mauvaise qualité.
Symptômes : non-démarrage ou démarrage très difficile, calage au ralenti, hésitations sous charge.
Astuce : dans bien des cas la SCV se nettoie avec succès sans dépose de la pompe. Purgez systématiquement le filtre à carburant / décanteur d'eau en premier.
P1250 / P1252 / P1255 / P1256 — Défauts du turbo à géométrie variable (code Flash 34)
Ce que voit le calculateur : l'actionneur des aubes du VGT ne répond pas, n'atteint pas la position commandée ou renvoie un signal de retour hors plage.
Causes les plus probables : aubes VGT calaminées (mode de défaillance dominant après 150 000 km) ; moteur pas-à-pas des aubes défectueux (P1252) ; capteur de pression de suralimentation défectueux (P1405 apparaîtra aussi) ; fuite sur les durites d'intercooler ; EGR encrassée faussant le calcul de pression de suralimentation ; MAF défectueux.
Symptômes : perte de puissance dans la plage 1500–2500 tr/min, accélération molle, fumée noire. Parfois mode dégradé.
Astuce : avant de condamner le turbo, essayez de débloquer les aubes par actionnement à la valise, ou via un décalaminage chimique. Pour le P1252 — vérifiez l'alimentation du moteur pas-à-pas et le signal de commande broche par broche sur le schéma électrique de MotorData.
Foire aux questions
Q : Le voyant Check Engine vient de s'allumer sur ma Toyota — puis-je continuer à rouler ?
MIL fixe : ce n'est pas une urgence, mais prévoyez un diagnostic rapidement — des codes comme P0011 ou P0420 ne deviennent que plus coûteux à mesure qu'on les ignore. MIL clignotante : arrêtez-vous et faites appel à un professionnel. Une lampe clignotante signifie des ratés de combustion actifs, et le carburant non brûlé détruit le catalyseur en quelques minutes si l'on continue de rouler. Lisez les codes en premier ; ensuite décidez.
Q : Puis-je simplement effacer le code à la valise et oublier ?
Effacer le code ne fait que remettre le compteur à zéro ; le défaut sous-jacent est toujours là et le code reviendra après quelques cycles de roulage. Sur Toyota, l'effacement a un coût supplémentaire : il efface aussi les adaptations long terme (correction de carburant, ETCS-i, apprentissage de la boîte automatique), si bien que la voiture roulera réellement moins bien pendant un ou deux trajets le temps que le calculateur réapprenne. Et certains codes — P0420, P0011, le groupe turbo diesel — sont des avertissements de dégradation qui progresse, témoin allumé ou non.
Q : Pourquoi le P0420 revient-il après le remplacement du catalyseur ?
Trois suspects habituels : la sonde lambda aval était la véritable cause depuis le début (sur Toyota, elle a tendance à devenir « paresseuse » avant de tomber complètement) ; il y a une fuite d'échappement avant la sonde aval qui fausse sa lecture ; ou le « tueur de catalyseur » d'origine (ratés, consommation d'huile, liquide de refroidissement à l'échappement) n'a jamais été réparé et est en train de détruire le nouveau catalyseur. Testez systématiquement les deux sondes et recherchez les fuites avant de prescrire un nouveau catalyseur.
Q : Pourquoi P0171 et P0300 apparaissent-ils si souvent ensemble ?
C'est un duo cause-conséquence, pas deux problèmes séparés. Un mélange pauvre (P0171) déstabilise la combustion, et le calculateur le détecte sous forme de ratés (P0300). Une fois la cause de la pauvreté corrigée — le plus souvent une prise d'air après le MAF, un MAF encrassé ou une pompe à carburant fatiguée — le compteur de ratés se vide habituellement aussi. Diagnostiquez d'abord le P0171, puis le P0300.
Q : Que sont les codes Flash Toyota et en quoi diffèrent-ils des DTC OBD-II ?
Les codes Flash (aussi appelés « codes par clignotement ») sont le système d'autodiagnostic Toyota antérieur à l'OBD-II. Ce sont des codes à deux chiffres (par exemple, 31 = problème MAF) que l'on lit en comptant les clignotements du voyant Check Engine après pontage des bonnes broches du connecteur de diagnostic — sans valise. Les codes OBD-II sont au format moderne à cinq caractères (P0105, P0420, etc.). Sur les Toyota diesel KD/CD des années 2000, les deux schémas coexistent : le calculateur stocke le code OBD-II, mais une table de codes Flash est aussi publiée et reste parfois la seule façon d'obtenir une lecture exploitable en atelier. MotorData liste les deux — codes OBD-II génériques et codes constructeur Toyota — pour tous les modèles couverts.
Q : Comment lire les codes Flash Toyota sans valise ?
Sur les Toyota antérieures à l'an 2000 équipées d'un connecteur DLC1 sous le capot : contact mis et moteur arrêté, pontez les broches TE1 et E1. Le voyant Check Engine se met à clignoter — les clignotements longs comptent les dizaines, les courts les unités. Trois longs + un court = code 31, et ainsi de suite. À partir de l'an 2000, Toyota est passé au connecteur DLC3 (OBD-II 16 broches standard), et une valise est nécessaire.
Q : Combien de DTC Toyota sont documentés dans MotorData ?
MotorData contient actuellement plus de 60 000 codes défaut tous constructeurs confondus, dont plusieurs milliers spécifiques à Toyota. La base couvre les codes OBD-II génériques (P0, P1, P2, P3, plus les familles C, B et U), les codes constructeur Toyota y compris les codes Flash hérités des moteurs diesel KD/CD, ainsi que les codes des modules ABS, SRS, boîte automatique, antidémarrage et électronique de carrosserie. Chaque entrée comprend la condition d'apparition, les causes réalistes et une procédure de diagnostic recommandée, avec des liens directs vers le schéma électrique et le PinData du calculateur concerné.
Q : Quels modèles Toyota sont couverts en schémas électriques dans MotorData ?
Le catalogue MotorData inclut Corolla, Camry, RAV4, Prius, Highlander, Land Cruiser (séries 70/80/100/200), Land Cruiser Prado, Hilux, Hilux Surf, HiAce, Fortuner, Innova, Avensis, Auris, Yaris, Vitz, Aygo, C-HR, Verso, Sienna et de nombreux modèles exclusifs au marché JDM — en versions de marché JDM, EUR, GEN et USA. La couverture s'étend de la fin des années 1980 jusqu'à la production actuelle. La liste complète et toujours à jour des modèles, avec disponibilité par génération, est consultable sur motordata.net/fr_fr/models/toyota/.
En conclusion
Lire un code, c'est la partie facile. Le savoir-faire consiste à transformer un DTC à cinq caractères en une liste hiérarchisée de suspects, puis à raccourcir cette liste avec des mesures que le schéma électrique, les données instantanées et le freeze-frame structurent pour vous. Sur Toyota précisément, la grande majorité des réparations « coûteuses » qui suivent une mauvaise interprétation d'un DTC viennent du fait d'avoir sauté cette étape — remplacer un catalyseur alors que la sonde A/F arrière était paresseuse, ou remplacer un calculateur alors que le vrai responsable était une chute de tension de 0,4 V sur un point de masse corrodé.
